دليل آلة قطع الأنبوب بالليزر: الاختيار والتكنولوجيا والتطبيقات

في صناعة التصنيع الحديثة، يتزايد الطلب على الهياكل الأنبوبية المعقدة بشكل كبير، بدءًا من معدات اللياقة البدنية وأثاث المكاتب وحتى هياكل السيارات والأطر المعمارية. تتطلب الطرق التقليدية مثل النشر والحفر والطحن عمالة كثيفة وغالبًا ما تفتقر إلى الدقة.

أدخل آلة القطع بالليزر للأنبوب . لقد أحدثت هذه التقنية ثورة في معالجة الأنابيب من خلال الجمع بين خطوات متعددة في عملية واحدة آلية. ولكن كيف يعمل وكيف تختار المنتج المناسب لعملك؟ يستكشف هذا الدليل الآليات ومعايير الاختيار والتطبيقات المتنوعة لتقنية الليزر الأنبوبي.

كيف تعمل آلات القطع بالليزر الأنبوبية

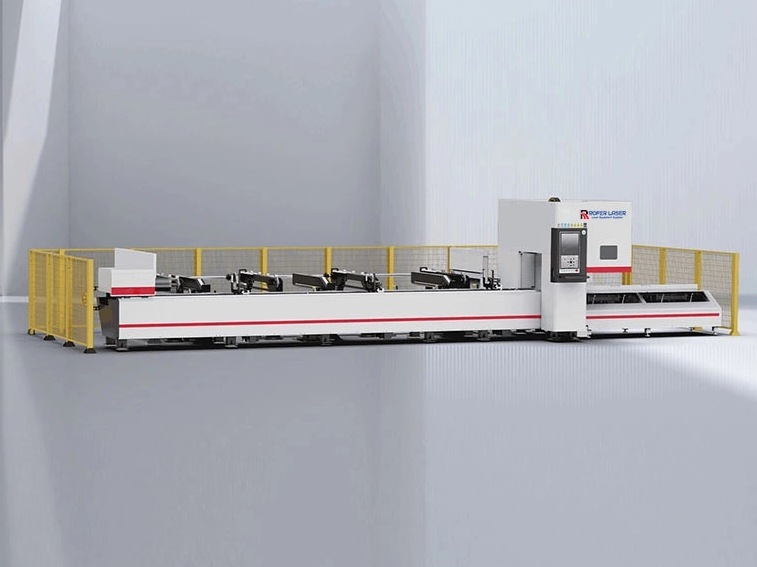

على عكس ماكينات القطع المسطحة القياسية، فإن ماكينة القطع بالليزر الأنبوبية مصممة بنظام دوار متخصص.

الآلية الأساسية

تستخدم الآلة نظام ظرف (هوائي أو كهربائي) لتثبيت الأنبوب وتدويره بينما يتحرك رأس الليزر على طول الأنبوب. يسمح ذلك بالقطع بزاوية 360 درجة، مما يتيح أشكالًا هندسية معقدة مثل الثقوب المتقاطعة، والمشطوفات، والفتحات في مسار واحد.

ثاني أكسيد الكربون أم ليزر الألياف: أيهما أفضل للأنابيب؟

• ليزر ثاني أكسيد الكربون: تم استخدامه تاريخيًا لجودة حوافه الناعمة على المواد السميكة. ومع ذلك، فهي متعطشة للطاقة وتتطلب صيانة متكررة (المرايا والغاز).

• ليزر الألياف: المعيار الحديث لقطع الأنابيب المعدنية. يتم تسليم الشعاع الناتج عن الألياف النشطة مباشرة إلى رأس القطع.

• الميزة: إنها أكثر كفاءة في استخدام الطاقة بمقدار 2-3 مرات من ثاني أكسيد الكربون وتقطع أنابيب الجدران الرقيقة إلى المتوسطة (الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس) بشكل أسرع.

نصيحة احترافية: بالنسبة لمعظم احتياجات تصنيع المعادن اليوم، تعد تقنية Fiber Laser هي الخيار الأفضل نظرًا لسرعتها وتكاليف التشغيل المنخفضة.

العوامل الرئيسية في اختيار آلة قطع الأنبوب بالليزر

يعد الاستثمار في أنبوب الليزر قرارًا مهمًا. فيما يلي العوامل الحاسمة للتقييم:

1. توافق المواد وانعكاسها

ماذا تقطع؟

• الفولاذ والفولاذ المقاوم للصدأ: تتعامل ليزرات الألياف القياسية مع هذه الأشياء بسهولة.

• الألومنيوم والنحاس والنحاس: وهي عاكسة للغاية. تأكد من أن جهازك مزود بمصدر ليزر ألياف (مثل IPG أو Raycus) يتمتع بحماية من الانعكاس الخلفي لتجنب إتلاف المصدر.

2. شكل الأنبوب وأبعاده

قواطع الأنابيب ليست مخصصة للأنابيب المستديرة فقط.

• الأشكال: ابحث عن الآلات التي يمكنها التعامل مع المقاطع المربعة والمستطيلة والبيضاوية وحتى القنوات (على شكل C) أو العارضة (على شكل H).

• الحجم: تحقق من نطاق تثبيت تشاك . تتراوح المتطلبات الشائعة من 20 مم إلى 220 مم أو أكثر.

• الطول: تتعامل الآلات القياسية مع أنابيب بطول 6 أمتار، ولكن تتوفر خيارات لأنظمة تحميل بطول 9 أمتار أو 12 مترًا للصناعات الثقيلة.

3. القوة والدقة

• الطاقة (القدرة الكهربائية): الليزر بقدرة 1.5 كيلو وات - 3 كيلو وات كافٍ لمعظم تطبيقات الأثاث والدرابزين (يصل سمك الجدار إلى 6 مم). يتطلب الفولاذ الهيكلي الأثقل 6 كيلو واط+.

• الدقة: ابحث عن أسِرَّة آلات قوية ومحركات مؤازرة عالية الجودة لضمان أن 'تركيب' الأجزاء المقطوعة مثالي للحام.

4. الميزانية مقابل الكفاءة

النظر في التكلفة الإجمالية للملكية . قد يكون لليزر الأنبوبي الآلي تكلفة أولية أعلى، ولكن إذا حل محل ثلاثة عمال يدويين (النشر + الحفر + إزالة الأزيز)، يكون عائد الاستثمار سريعًا.

هل تبحث عن حل موثوق؟ استكشف سلسلة آلات قطع الأنابيب المعدنية بالليزر المتخصصة لدينا ، والمصممة للتعامل مع الأشكال المتنوعة بسرعة ودقة استثنائيتين.

مجالات التطبيق الرئيسية

لقد فتح تعدد استخدامات قطع الأنابيب بالليزر الأبواب في مختلف القطاعات:

1. صناعة السيارات

يستخدم لقطع الأنابيب الفولاذية عالية القوة للهيكل وأنظمة العادم والعوارض المتقاطعة للسيارة. تضمن الدقة السلامة والسلامة الهيكلية.

2. الأثاث ومعدات اللياقة البدنية

انظر حولك في صالة الألعاب الرياضية أو المكتب. من المحتمل أن يتم إنتاج المفاصل المعقدة في الآلات البيضاوية أو القطع النظيفة على إطارات المكاتب المعدنية بواسطة أنابيب الليزر. تعمل هذه التقنية على التخلص من النتوءات الحادة، مما يجعل الأجزاء آمنة لاستخدام المستهلك على الفور.

3. البناء والهندسة المعمارية

بدءًا من الدرابزين والأسوار وحتى الدعامات الفولاذية الهيكلية الضخمة للملاعب، يتيح القطع بالليزر تصميمات مبتكرة 'للفتحات وعلامات التبويب' التي تعمل على تبسيط عملية التجميع في الموقع.

4. الالكترونيات والرفوف

يتطلب تصنيع رفوف العرض ورفوف الخوادم قطع آلاف الثقوب بسرعة ودقة - وهي مهمة يتفوق فيها القطع بالليزر.

خاتمة

إن آلة قطع الأنبوب بالليزر هي أكثر من مجرد آلة قطع؛ إنه مضاعف الإنتاجية. ومن خلال دمج النشر والحفر والطحن في عملية آلية واحدة، فإنه يسمح للمصنعين بإنتاج أجزاء ذات جودة أعلى بشكل أسرع وأرخص.

عند اختيار الآلة، ركز على احتياجاتك المادية وأبعاد الأنبوب وسمعة الشركة المصنعة.

على استعداد لتبسيط تصنيع الأنبوب الخاص بك؟ تفضل بزيارة صفحة منتج آلة القطع بالليزر للأنابيب المعدنية لعرض أحدث الموديلات لدينا، أو اتصل بفريقنا الهندسي للحصول على استشارة مخصصة.

الأسئلة الشائعة (الأسئلة المتداولة)

Q1: هل يمكن لآلة القطع بالليزر الأنبوبية التعامل مع الملفات المفتوحة مثل Angle Iron أو C-Channel؟

ج: نعم، يمكن لآلات الليزر الأنبوبية المتقدمة المزودة بأنظمة وبرمجيات تثبيت متخصصة أن تقطع المقاطع المفتوحة مثل الفولاذ على شكل حرف L (الزاوية) والفولاذ على شكل حرف C (القناة)، وليس فقط الأنابيب المغلقة.

س2: ما فائدة نظام التحميل التلقائي؟

ج: إن محمل الحزم الأوتوماتيكي يسمح للآلة بتغذية الأنابيب الخام بشكل مستمر دون تدخل المشغل. يعد هذا أمرًا ضروريًا للإنتاج بكميات كبيرة، مما يقلل بشكل كبير من وقت التوقف عن العمل بين عمليات القطع.

س 3: كيف تمنع الآلة الأنبوب من الترهل أثناء القطع؟

ج: تستخدم الآلات عالية الجودة أنظمة 'دعم عائم' أو دعامات متابعة تتحرك مع الأنبوب لمنع التشوه وضمان دقة القطع، خاصة للأنابيب الطويلة والثقيلة.
